چگونه درام جرثقیل مناسب را انتخاب کنیم؟

چرا انتخاب درام جرثقیل مناسب بسیار مهم است؟

درام جرثقیل جزء اصلی عملیات طناب سیمی است که مسئول عملکردهای حیاتی سیم پیچی طناب، ذخیره طناب و انتقال نیروی بالابر است.

در مواجهه با طیف گسترده ای از درام های جرثقیل در بازار، آیا تا به حال احساس سردرگمی کرده اید و مطمئن نیستید که کدام یک کاملاً با تجهیزات بالابر و نیازهای عملیاتی شما مطابقت دارد؟ انتخاب درستدرام جرثقیلیک موضوع ساده تطبیق اندازه نیست. این یک تصمیم فنی حیاتی در مورد عملکرد کلی تجهیزات، سابقه ایمنی و هزینه‌های عملیاتی بلندمدت-است. یک درام نادرست انتخاب شده می تواند منجر به سایش شدید، خارج شدن از ریل، تغییر شکل فشاری و حتی شکستن طناب در مدت کوتاهی شود.

تعیین الزامات استحکام درام جرثقیل بر اساس ظرفیت بالابری و کلاس کاری

ظرفیت بالابری درجه بندی جرثقیل تعیین کننده تنش مکانیکی است که درام باید تحمل کند، در حالی که "کلاس کارگر" (A3-A7) منعکس کننده فرکانس کاری روزانه و شدت استفاده است. این عوامل به طور مستقیم بر ضخامت دیواره درام جرثقیل و استحکام کلی سازه تأثیر می گذارد.

به عنوان مثال:

• جرثقیل های 5 تا 20 تنی معمولاً از ضخامت دیواره درام 16 تا 36 میلی متر برای بارهای متوسط ​​و فرکانس استفاده متوسط ​​استفاده می کنند.

• تجهیزات بیش از 50 تن به ضخامت دیواره درام 45 میلی متر یا بیشتر نیاز دارند تا از مقاومت خمشی و خستگی کافی در شرایط بار بالا اطمینان حاصل شود.

در شرایط عملیاتی درجه بالا (A5-A7)، درام‌های جرثقیل نه تنها باید الزامات استحکام استاتیکی را برآورده کنند، بلکه باید تعادل دینامیکی را نیز برای کاهش لرزش در حین کار با سرعت بالا انجام دهند. مطالعات نشان می‌دهد که عدم تعادل دینامیکی می‌تواند عمر یاتاقان را 15 تا 25 درصد کاهش دهد و آن را به‌ویژه برای تجهیزات متوسط ​​و سنگین{7}}بسیار حیاتی می‌کند.

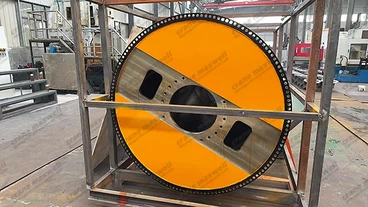

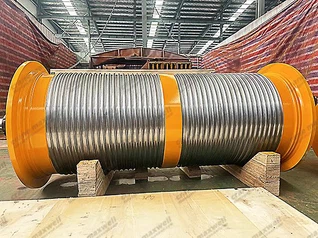

تطبیق اندازه درام جرثقیل با مشخصات طناب سیمی

یکی از مهم ترین پارامترها در طراحی درام جرثقیل، نسبت D/d (قطر درام ÷ قطر طناب سیم) است.

محدوده معقول معمولاً بین 18 تا 22 است که خستگی خمشی طناب سیم را کاهش می دهد. اگر نسبت D/d خیلی کم باشد، تنش خمشی در هر چرخش طناب به طور قابل توجهی افزایش می‌یابد و به طور بالقوه طول عمر آن را 40 تا 60 درصد کاهش می‌دهد.

علاوه بر این، هندسه شیار طناب نیز بسیار مهم است:

• عمق شیار طناب=0.25–0.35 برابر قطر طناب

• زاویه مارپیچ=6 درجه -12 درجه، اطمینان از چیدمان منظم طناب و جلوگیری از عبور سیم طناب از شیار

• فاصله شیارها=1.04–۱.۱ برابر قطر طناب سیمی، از فشرده‌سازی جلوگیری می‌کند.

تطبیق دقیق شیارهای طناب می تواند سایش سیم طناب را 20 تا 30 درصد کاهش دهد، راهی مستقیم برای افزایش عمر تجهیزات.

انتخاب مواد و فناوری پردازش بر اساس شرایط عملیاتی

مواد درام جرثقیل بر استحکام، مقاومت در برابر سایش و عمر خستگی آن تأثیر می گذارد. شرایط عملیاتی مختلف به مواد و فرآیندهای عملیات حرارتی متفاوتی نیاز دارد.

مواد متداول:

• Q235 / Q345: مناسب برای جرثقیل های معمولی، کارایی بالا-

• فولاد 45#، Q355، 16Mn: مناسب برای کاربردهای{3}} با استحکام بالا

• مواد کامپوزیتی یا فولادی{0}مقاوم در برابر خوردگی بالا: در محیط های خورنده مانند مهندسی دریایی و صنایع شیمیایی استفاده می شود.

پس از تمپر کردن (کوئنچ + تمپر)، استحکام تسلیم درام را می توان 20-35٪ افزایش داد که به طور قابل توجهی مقاومت در برابر خستگی را بهبود می بخشد.

برای محیط های بیرونی یا دریایی:

• توصیه می شود از یک سیستم پرایمر غنی از روی{0} اپوکسی + پوشش رویی با ضخامت بیشتر یا مساوی 150 میکرومتر استفاده کنید.

• می توان از فولاد آلیاژی یا مواد فولادی ضد زنگ استفاده کرد.

انتخاب مواد مناسب می تواند طول عمر درام را دو برابر کند و در عین حال فرکانس نگهداری را کاهش دهد.

اطمینان حاصل کنید که ساختار درام جرثقیل با سیستم تجهیزات سازگار است

ساختارهای انتقال مختلف الزامات متفاوتی را بر نصب درام جرثقیل تحمیل می کنند. انتهای شفت درام، راه کلید و رابط اتصال باید به طور کامل با ساختار ماشین اصلی مطابقت داشته باشد. در غیر این صورت، خروج از مرکز، ارتعاش، یا بار اضافی ممکن است رخ دهد.

به عنوان مثال:

• بار شعاعی که محفظه یاتاقان می تواند تحمل کند معمولاً 150-300 کیلو نیوتن است و باید اطمینان حاصل شود که درام در حین کار از این مقدار تجاوز نکند.

• درایو مستقیم نیاز به تمرکز بسیار بالایی دارد، که معمولاً به دقت خروجی کمتر یا مساوی 0.05 میلی متر می رسد.

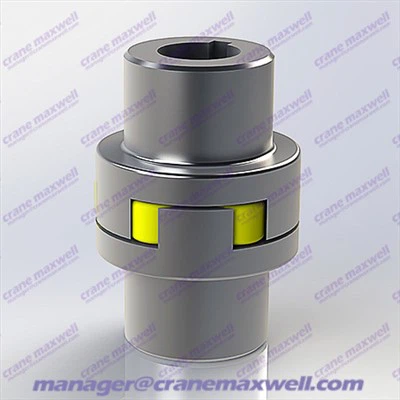

• درایو زنجیر یا درایو کوپلینگ به فضای نصب اضافی نیاز دارد و زوایای نصب صحیح را برای جلوگیری از سایش ناهموار تضمین می کند.

این روابط تطبیق، صاف بودن عملکرد درام جرثقیل را تعیین می کند و همچنین بر عمر کلی و دشواری تعمیر و نگهداری دستگاه تأثیر می گذارد.

انتخاب طرح های طبل مناسب برای صنایع مختلف

الزامات کاربرد درام های جرثقیل به طور قابل توجهی در بخش های مختلف صنعتی متفاوت است، بنابراین اولویت های انتخاب نیز متفاوت است.

صنعت متالورژی (دمای بالا، بار سنگین)

• جرثقیل های متالورژی باید در برابر تشعشعات دمای بالا و چرخه های بار سنگین مکرر مقاومت کنند. بنابراین، درام باید دارای استحکام بالا، مقاومت در برابر حرارت و عمر خستگی طولانی باشد.

جرثقیل بندری (سرعت بالا، ظرفیت طناب بزرگ)

• سرعت عمل بالا

• ظرفیت سیم بکسل بزرگ (بیش از 1000 متر)

• مقاومت در برابر اسپری نمک و خوردگی باد دریا

ساختار آرایش طناب و مقاومت در برابر خوردگی سطح درام جرثقیل باید به همین ترتیب تقویت شود.

جرثقیل های دریایی/کشتی (محیط های بسیار خورنده)

• باید استانداردهای درام سیم طناب ISO 4308 را رعایت کند. مقاومت در برابر خوردگی و مقاومت در برابر خستگی کلیدی است که نیاز به فرآیندهای تصفیه سطح دقیق تری دارد.

تولید کننده درام جرثقیل

شرکت جرثقیل هنان مکسول با مسئولیت محدود یک تولید کننده حرفه ای درام جرثقیل است که به ارائه راه حل های-درام جرثقیل با کارایی بالا و سفارشی اختصاص یافته است. اگر درام را برای پروژه جرثقیل جدید انتخاب می کنید یا به دنبال ارتقاء درام قابل اطمینان تری برای تجهیزات موجود خود هستید.

لطفا یک استعلام دقیق بهmanager@cranemaxwell.comیا تماس بگیرید+86 159 3656 9975.

لطفا پارامترهای عملیاتی و الزامات فنی خود را ارائه دهید و تیم مهندسی ما راه حل دقیقی را به شما ارائه خواهد داد.
